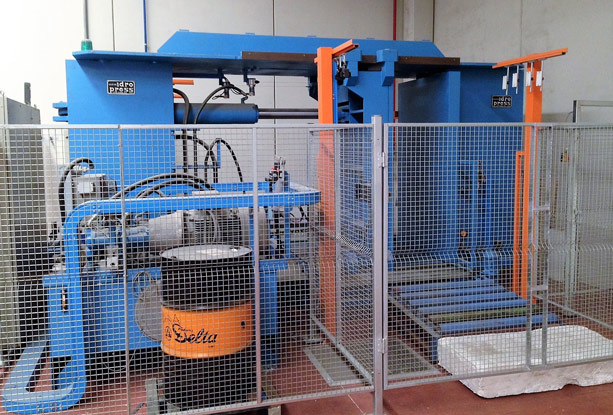

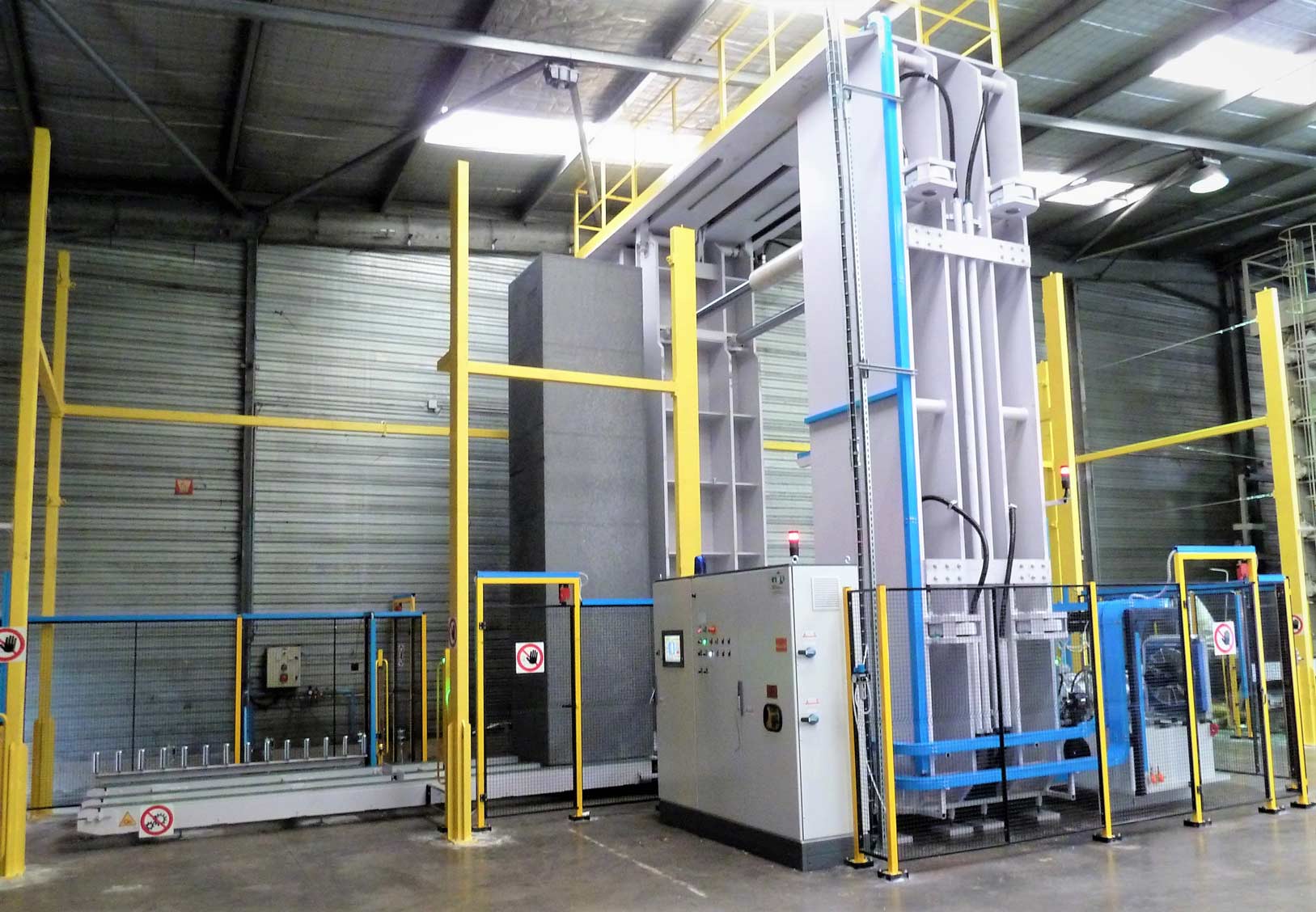

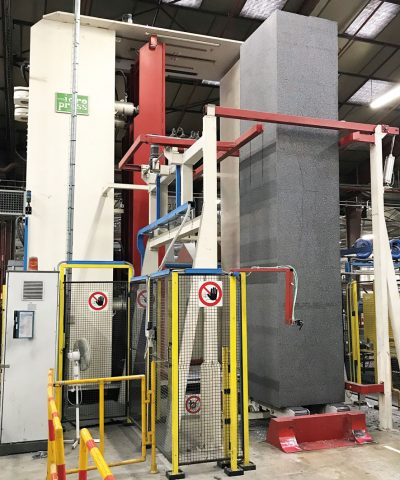

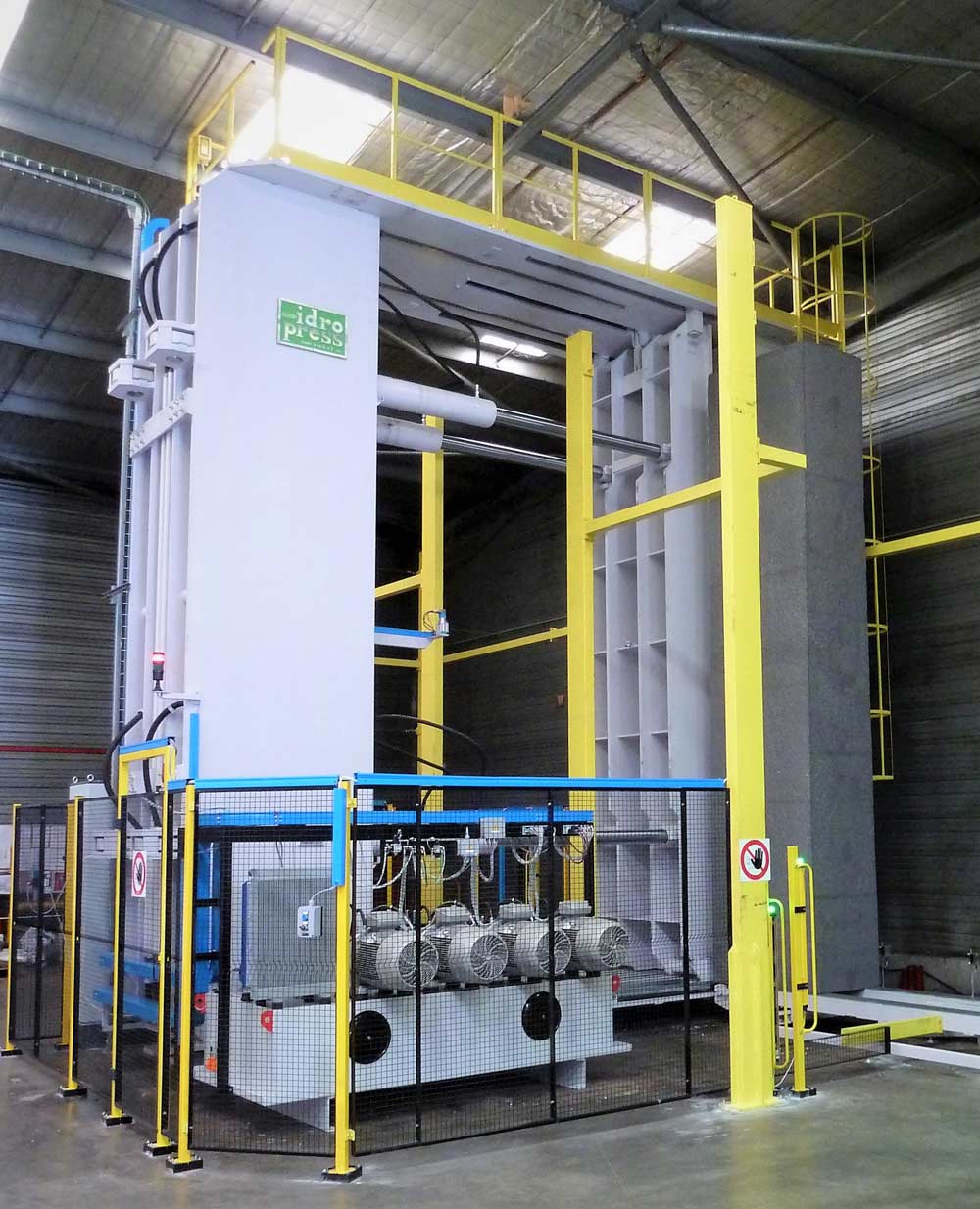

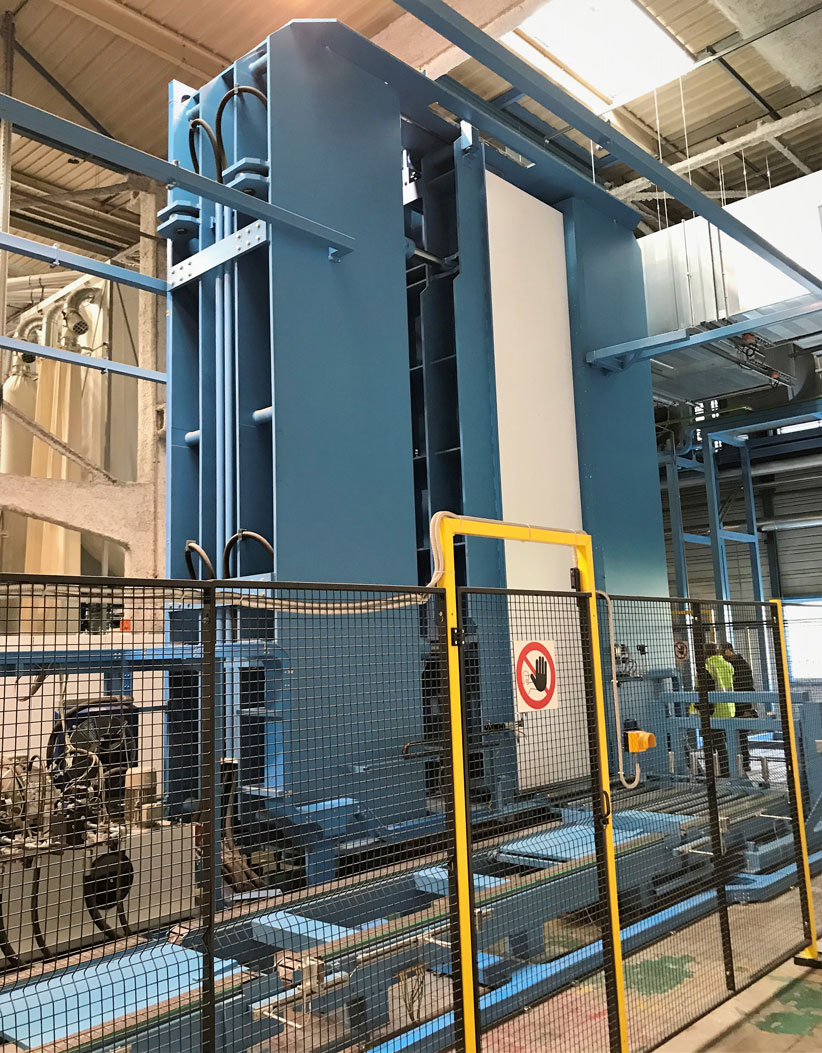

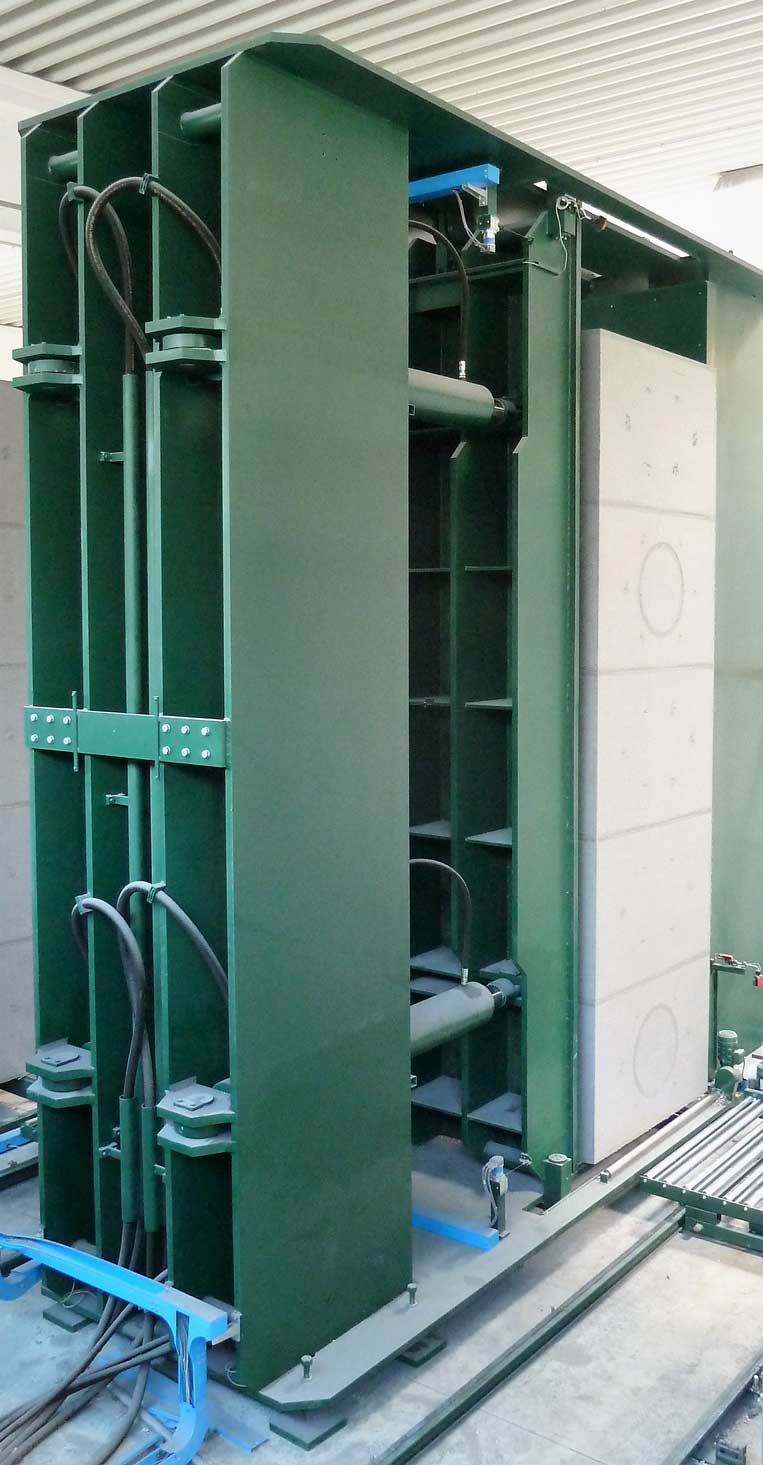

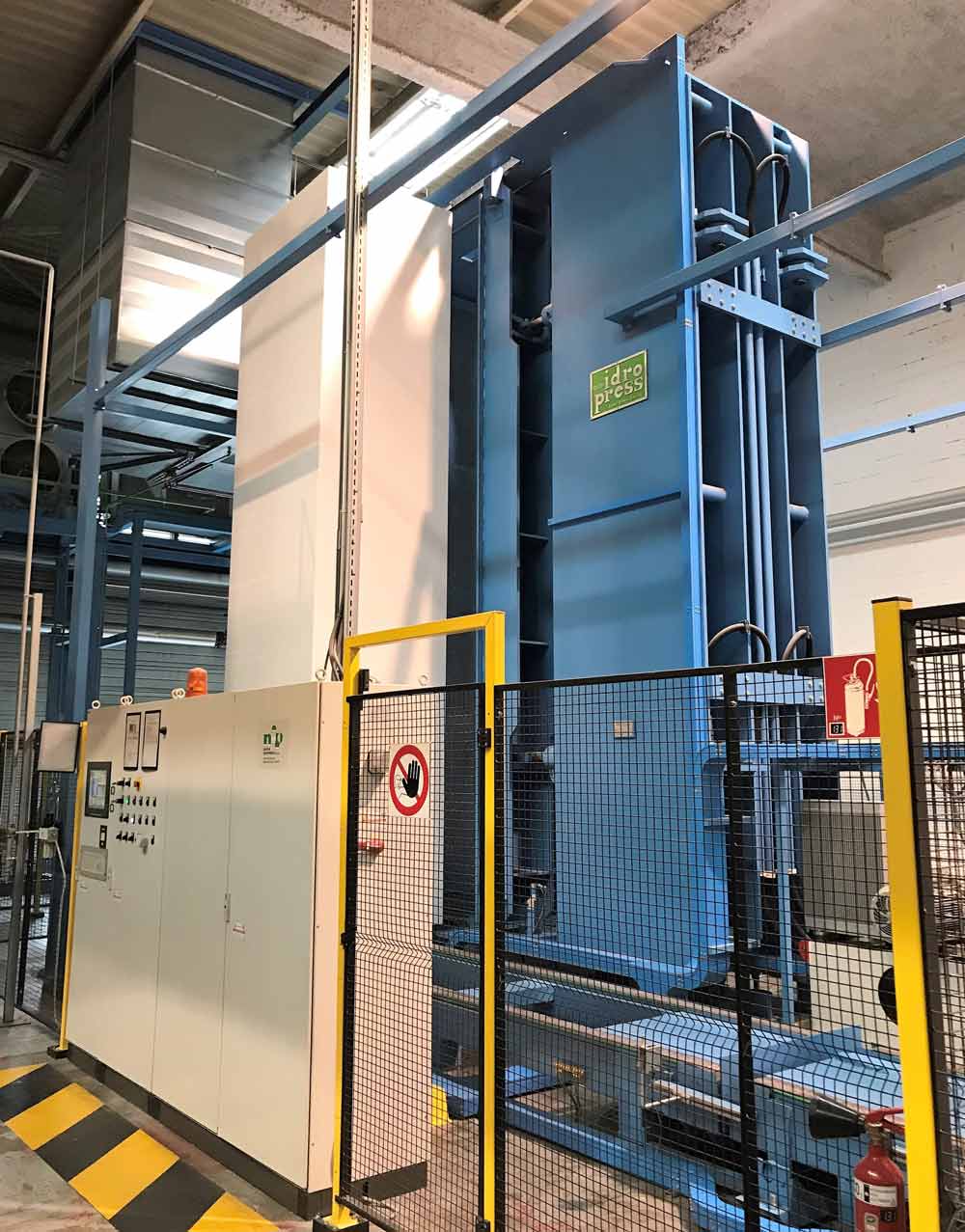

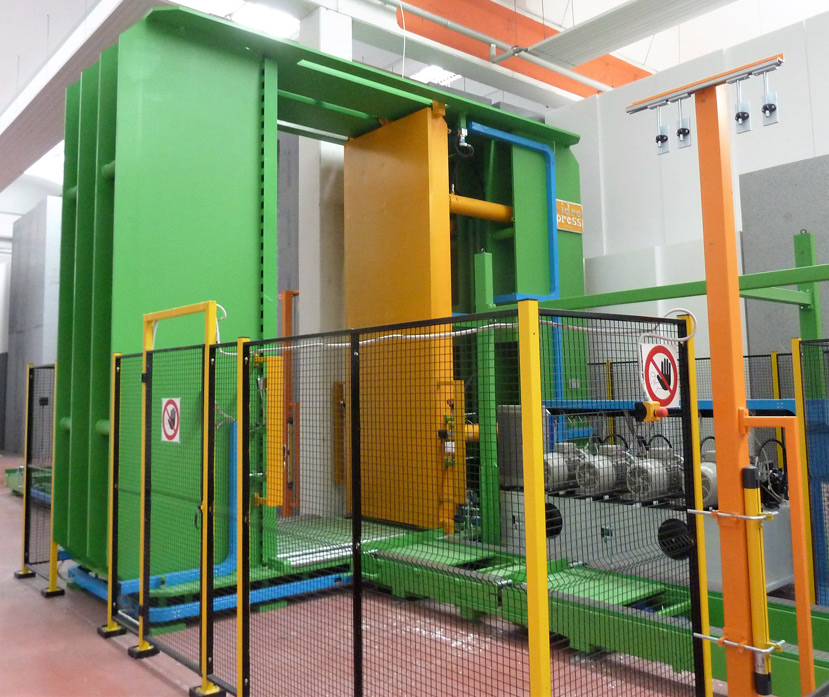

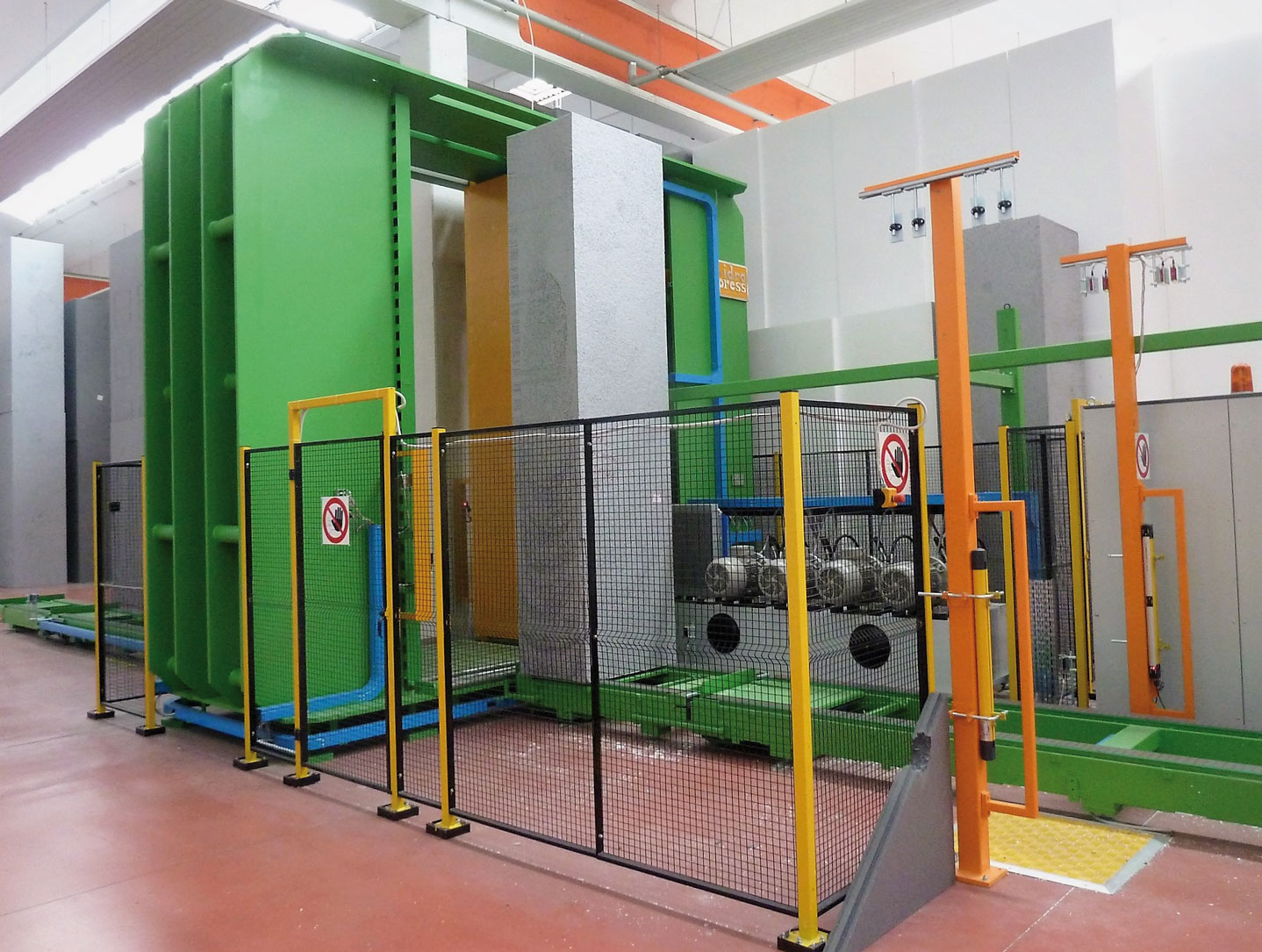

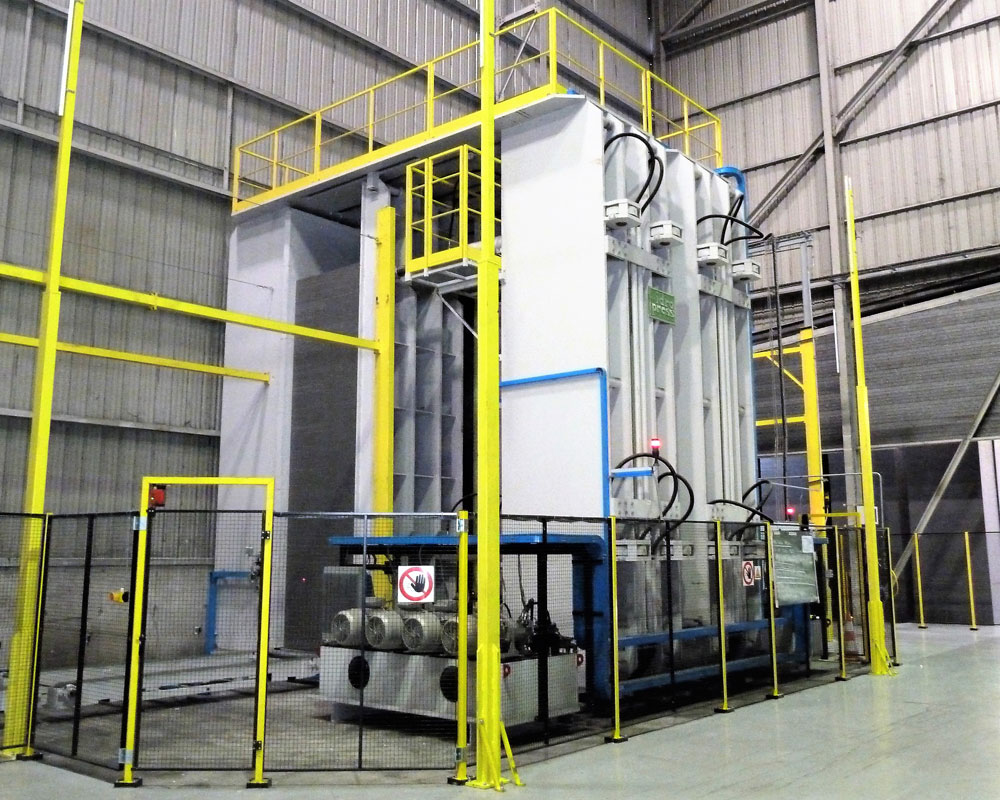

Presse Verticali per la pressatura dei blocchi

Macchine a layout verticale per occupare meno spazio

Progettate per la compressione dei blocchi fino all’85% !

Le Presse sono specifiche per l'elasticizzazione dei blocchi EPS a bassa densità da cui ottenere lastre con proprietà fono-assorbenti denominate Trittschall (tipicamente utilizzate in paesi come Germania e Svizzera per l'insonorizzazione dei pavimenti) ed anche a densità più elevata, tra 15 ÷ 20 kg/m³ (0.93 ÷ 1.24 lb/ft³), nel caso in cui sia richiesto anche un certo grado di isolamento termico (lastre in eps da applicare sulle pareti per isolamento termico combinato con isolamento acustico).



Le dimensioni standard sono previste per la pressatura di blocchi fino a 8,0 x 1,4 x 2,6 m (315 x 55 x 102 in) con potenze variabili fino a 400 tonnellate (441 short tons USA) in funzione delle dimensioni macchina in modo tale da garantire sempre una pressione esercitata sulla superficie del blocco di almeno 4 ÷ 5 kgf/cm² (57 ÷ 71 psi - lbf/in²).



La velocità di pressatura è regolabile tra 5 ÷ 20 mm/sec (0.197 ÷ 0.787 in/sec)
La velocità di apertura è regolabile tra 10 ÷ 40 mm/sec (0.394 ÷ 1.575 in/sec)



La possibilità di programmare pressature multiple con diversi gradi di compressione e diverse velocità di pressatura e apertura consente anche di variare, a seconda delle necessità, i cicli di compressione in funzione della densità e del tipo di materiale con l'obiettivo di ottimizzare le proprietà di isolamento acustico del prodotto finito.

Sistema di Controllo Moderno e all’Avanguardia

  • Controllo del Processo tramite “Ricette”

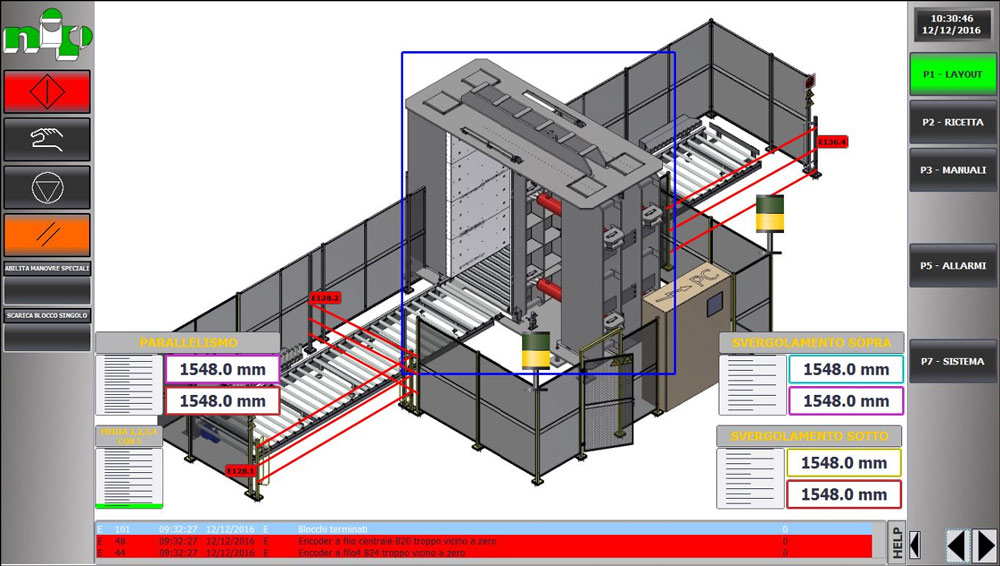

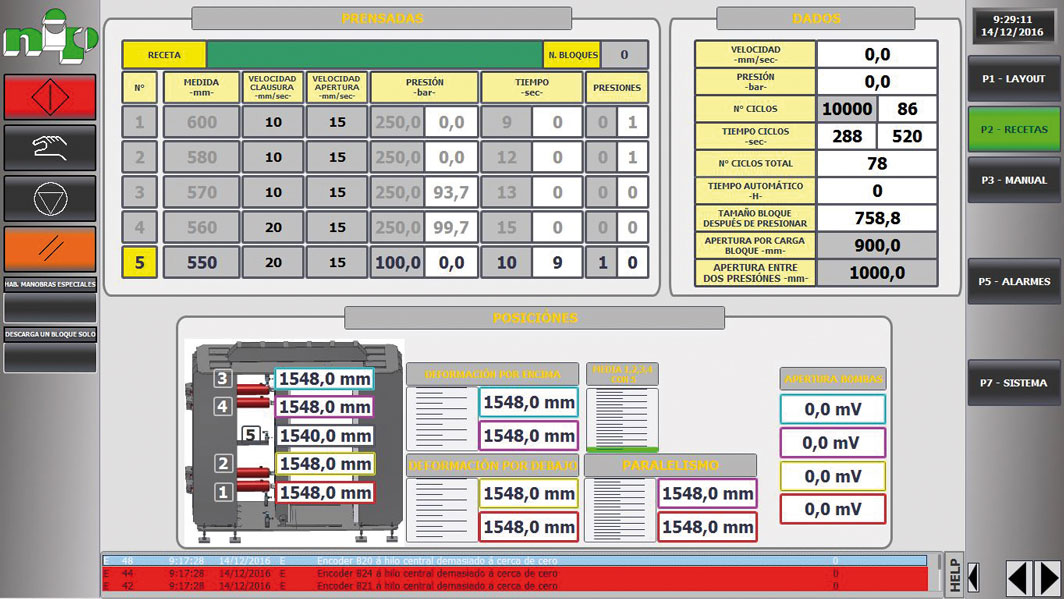

  • Nuovo Sistema di Supervisione WinCC con PC Industriale Siemens equipaggiato con SSD e schermotouch screen da 19 "
  • Completamente integrabile con il software ERP del cliente per il controllo della produzione
  • Controllo da Remoto per supporto a distanza

Caratteristiche

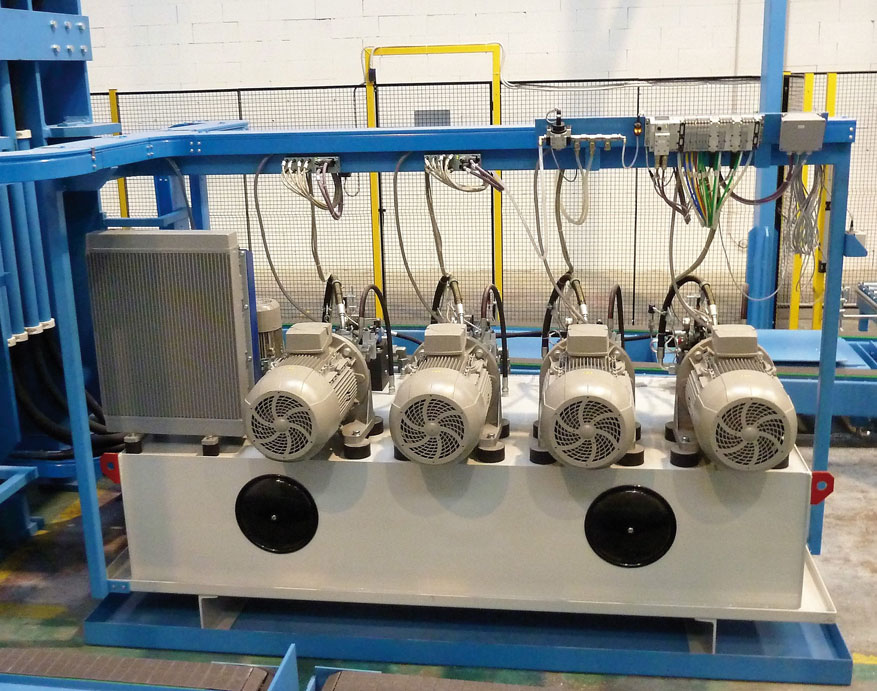

Le Macchine sono equipaggiate con 4 cilindri idraulici speciali ad alta pressione che agiscono sui 4 angoli del piatto mobile; ciascuno di essi riceve la corretta quantità calibrata di olio fornita da 4 pompe a palette a portata incrementale dedicate tramite valvole proporzionali idrauliche.

Il parallelismo della parete mobile viene controllato elettronicamente tramite 4 encoder a filo (uno per ogni angolo del piatto mobile) e mantenuto entro le tolleranze accettabili dal sofisticato sistema idraulico proporzionale che regola la quantità di olio fornita a ciascun cilindro e di conseguenza la velocità di ciascun cilindro. Questa Avanzata Tecnologia di Controllo consente alla macchina di comprimere in modo efficace senza necessità di regolazioni e senza conseguenze sul suo apparato meccanico, sia blocchi con notevoli variazioni di densità che blocchi con altezza e larghezza inferiori al Massimo ammesso dalla macchina (nel caso di altezza anche fino alla metà!) garantendo un funzionamento della macchina semplificato e flessibile.

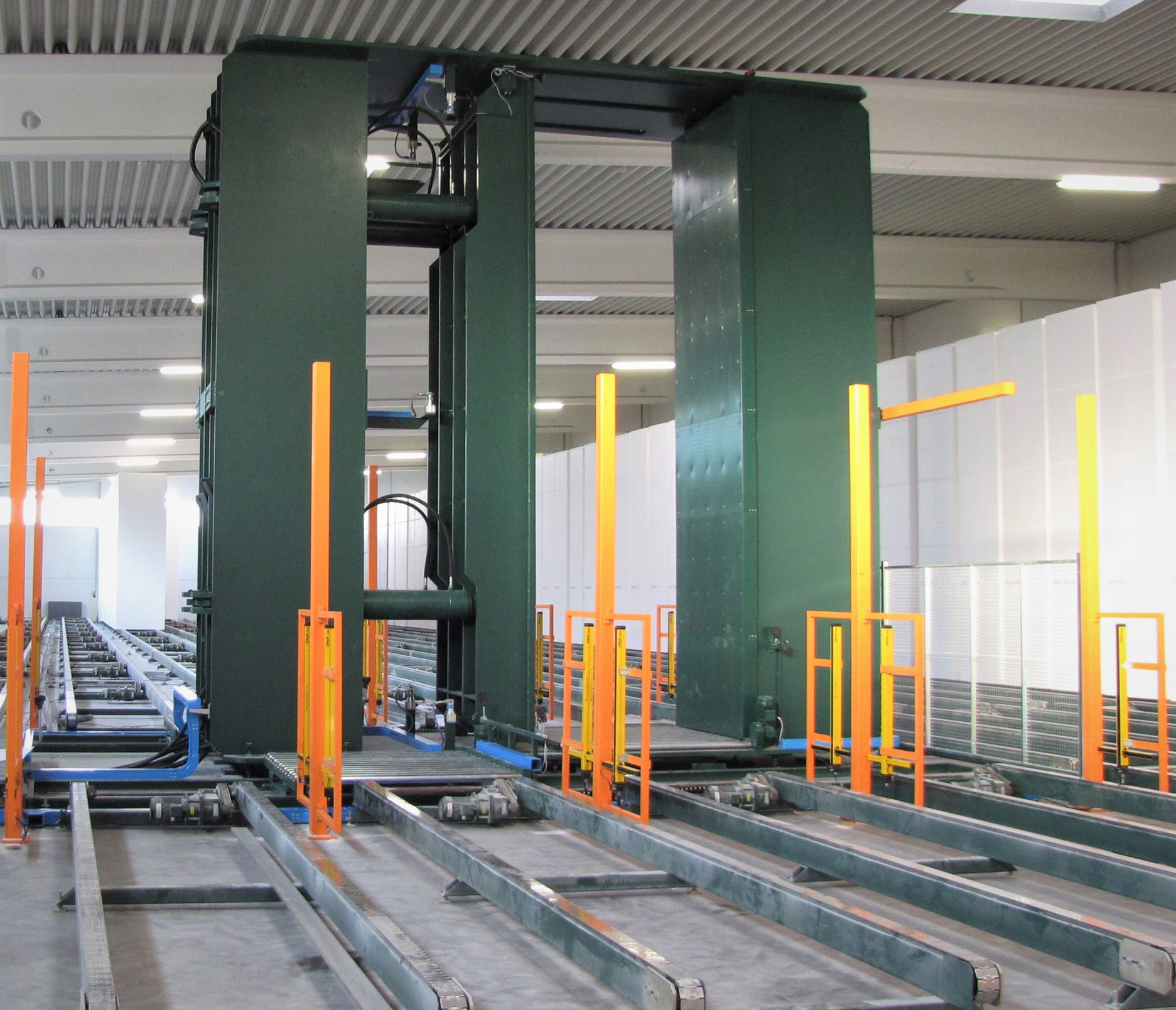

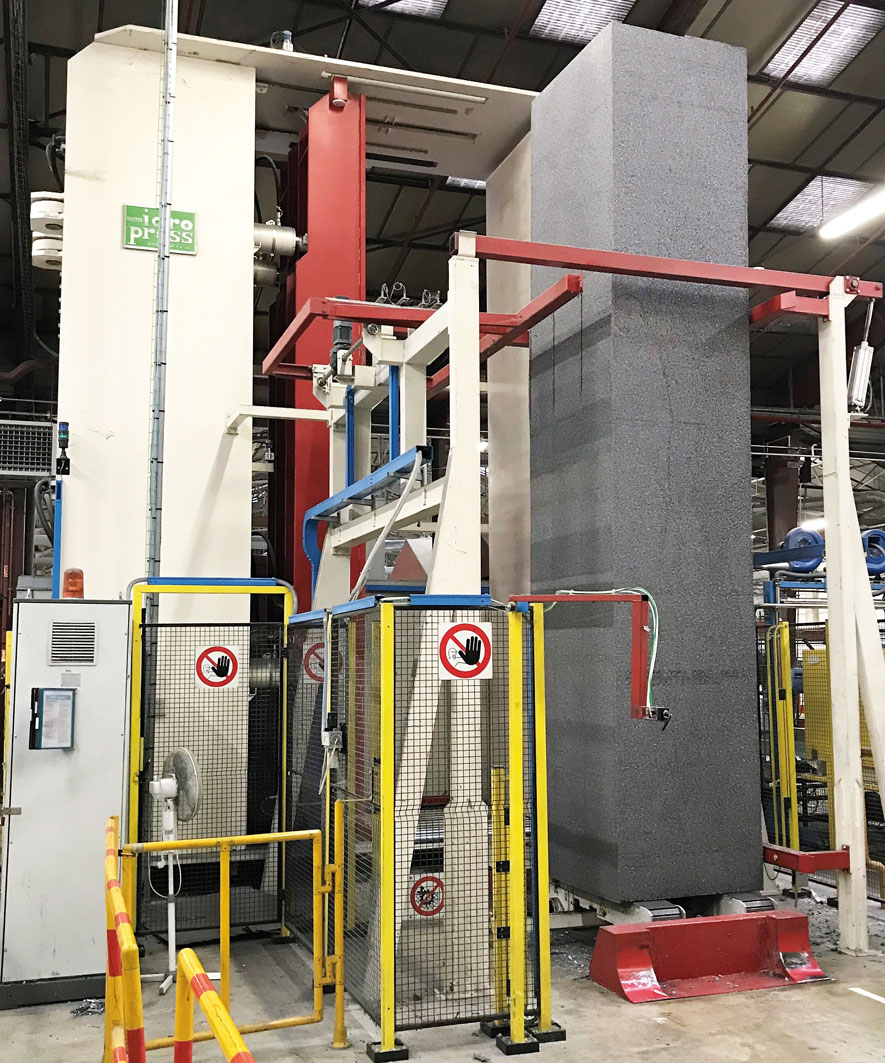

Sistemi Automatizzati di Carico e Scarico dei blocchi sono disponibili per essere combinati con le Presse al fine di rispondere ai requisiti specifici di ciascun Cliente relativamente alla movimentazione dei blocchi in questa fase specifica del processo.

Le Presse vengono anche utilizzate per de-tensionare i blocchi dopo il raffreddamento nel magazzino blocchi consentendo di eliminare la storzatura delle lastre/strisce dopo il taglio (utile per applicazioni dove è richiesta un'elevata planarità).

Il processo di Pressatura per il De-tensionamento deve essere orientato in funzione di come poi il blocco verrà tagliato nel successivo processo di taglio.

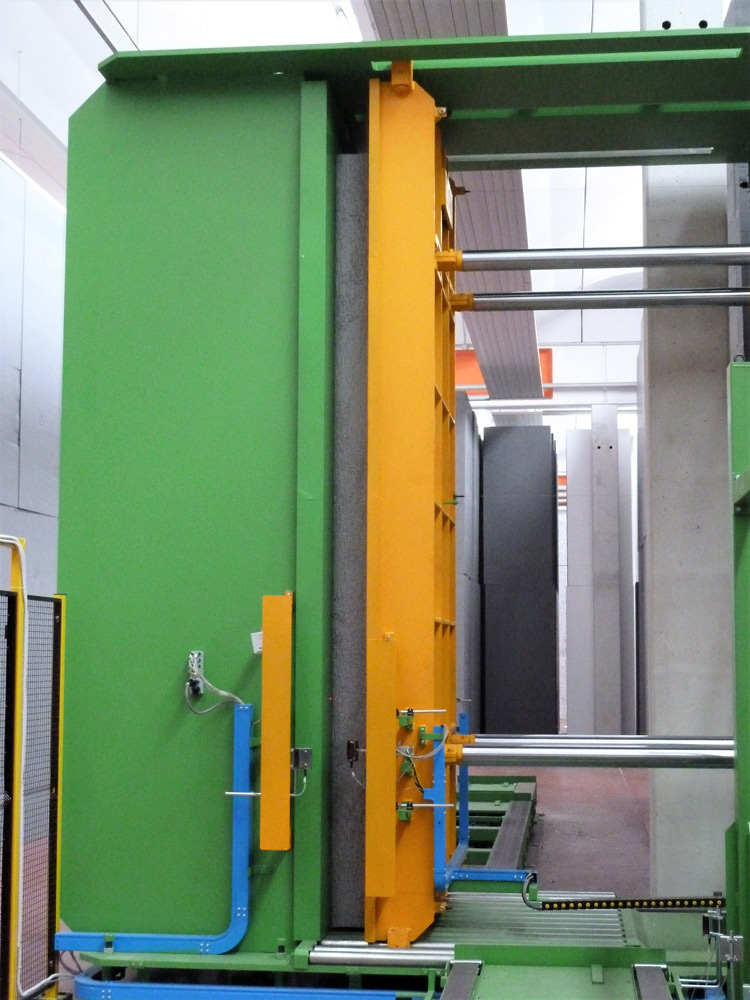

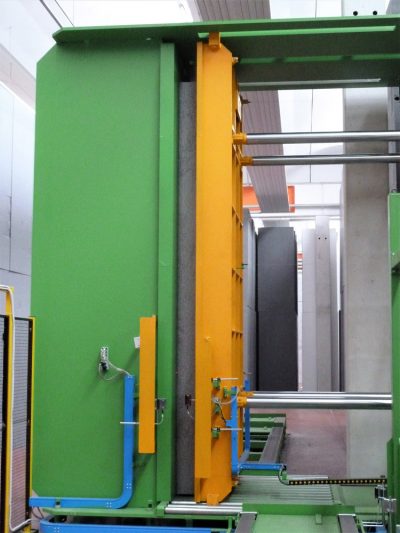

Possibilità di realizzare macchine molto flessibili in grado di pressare il blocco in qualsiasi direzione, utili soprattutto per le procedure di pressatura ridotta per il de-tensionamento (compressioni ≤ 10 ÷ 12%), in funzione di come poi deve essere tagliato il blocco.
